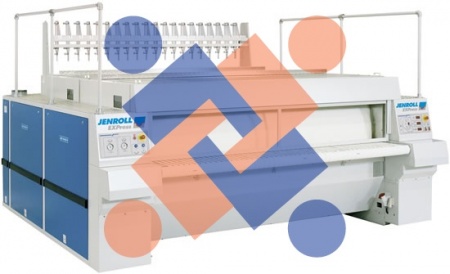

JENROLL EXPRESS

Высокопроизводительный гладильный каток с гибкой мульдой и паровым или масляным нагревом

• Гибкая мудьда обеспечивает на 50% большую выпаривающую способность по сравнению с жесткой мульдой
• Оптимальное распределение тепла по поверхности мульды из углеродистой стали
• Оптимальное качество обработки и низкое трение длагодаря гибкой мульде из углеродистой стали
• Экомомия пространства - производительность катка с двумя валами и гибкой мульдой эквивалентна обычному катку с тремя валами и жесткой мульдой
• Диаметр вала 800, 1000 и 1200 мм

Устройство гладильного катка серии JENROLL EXPress

Гибкий лоток (мульда)

Обычные гладильные катки с жесткими лотками(мульдами) теряют свою производительность по мере изнашивания поверхности подвижного вала и уменьшения его диаметра. В катке JENROLL EXPress используется новая технология, которая позволяет постоянно поддерживать расчетную производительность, не жертвуя качеством обработки белья.

Гибкий вал состоит из двух слоев листового металла, приваренных друг к другу в нескольких местах с помощью лазера. Эту двухслойную пластину изгибают в точности по размеру гладильного вала и подвергают продувке под высоким давлением. При такой обработке в тех местах, где листы металла не приварены друг к другу, образуются небольшие каналы для пара. Гибкость двухслойной конструкции позволяет сохранять плотное прилегание к гладильному валу даже при уменьшении его диаметра из-за износа поверхности.

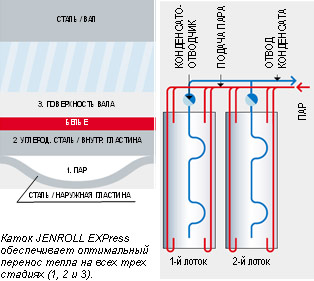

Задача гладильного катка состоит в том, чтобы испарять воду и обеспечивать качественную финишную обработку белья наиболее экономичным способом.  Для того чтобы максимально увеличить испарительную мощность, необходимо оптимизировать процесс передачи тепла от пара к белью. Процесс переноса тепла можно разделить на три стадии:

1. Высокая скорость пара / вихревой поток

   Передача тепла является наиболее эффективной в том случае, когда движение пара является вихревым.  При вихревой подаче пара конденсат смывается с поверхности, что предотвращает образование водяной пленки.

   Гибкий лоток(мульда) состоит из большого числа небольших каналов, по которым со всех сторон поступает пар.  Благодаря этим небольшим каналам скорость пара увеличивается настолько, что поток становится вихревым и автоматически распределяется по всей поверхности лотка.

2. Теплопроводность

   Специалисты компании «JENSEN» провели большое количество исследований физических свойств материалов, из которых изготавливаются лотки,  и пришли к выводу, что для изготовления гибкого желоба следует использовать углеродистую сталь высшего качества.  Углеродистая сталь обладает теплопроводностью, в четыре раза превышающей теплопроводность нержавеющей стали, к примеру.  Благодаря этому температура поверхности повышается, что приводит к более эффективной передаче тепла белью.

1. Очень большой угол охвата вала

   Залогом эффективного переноса тепла с поверхности лотка на белье является площадь соприкосновения.  Большая площадь соприкосновения  обеспечивается прижатием белья к поверхности лотка при помощи гладильного вала.

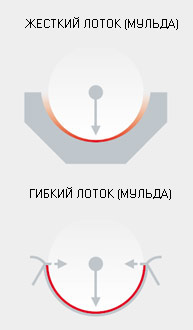

   При использовании обычного жесткого лотка площадь контакта уменьшается по мере изнашивания гладильного вала.

   Плотно облегая вал, гибкий лоток(мульда) гладильного катка JENROLL EXPress позволяет компенсировать уменьшение диаметра вала.  Таким образом, угол касания всегда остается максимальным.  В результате по прошествии длительного времени испарительная мощность обычного катка с жестким лотком становится на 50% ниже катка с гибким лотком.

Управление отводом пара

Управлять отводом пара необходимо для снижения давления в гладильном вале до оптимального уровня, чтобы предотвратить намокание поверхности вала и его охлаждение.  Потери тепла за счет конвекции снижаются до минимума при оптимальной регулировке давления.

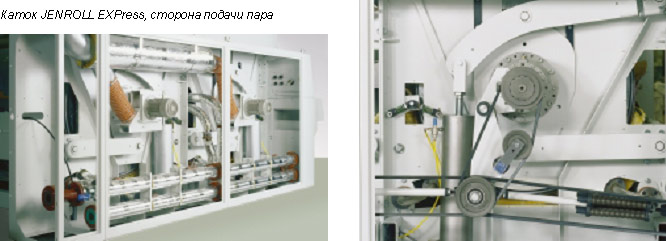

В катке ENROLL EXPress отвод пара осуществляется с помощью вентилятора, установленного на каждом валу. Регулировка давления осуществляется вручную с помощью дросселя, подсоединенного к основному вытяжному воздуховоду с задней стороны гладильного катка.   По желанию каток может быть оснащен системой автоматического управления отводом пара, при этом на первый вал следует установить манометр.  Данная система управляет работой дросселя с электроприводом, что позволяет обеспечить фиксированный уровень давления в первом гладильном вале. Его значение приблизительно на 0,5 мбар ниже давления окружающего воздуха.

Уменьшение излучения тепла

JENROLL EXPress обладает более высокой испарительной мощностью по сравнению с гладильным катком, оснащенным обычным лотком. Благодаря более высокой производительности JENROLL EXPress испаряет больше влаги.  Таким образом, уменьшается суммарная площадь нагретой поверхности, а следовательно, и тепловое излучение на каждый килограмм испаренной влаги.

Уменьшение побочных энергозатрат

Благодаря относительно небольшому весу гибкого лотка он нагревается быстрее обычного желоба и для его нагрева требуется меньше энергии.  Таким образом, при переходе с одного типа белья на другое, например с хлопка на visa, температуру лотка можно быстро изменить.

Более эффективное высушивание белья

При той же скорости катки JENROLL EXPress осуществляют более эффективное влагоизвлечение при экономии мощности.

Для того чтобы добиться необходимого качества глажения белья, необходимо, чтобы давление распределялось равномерно по всей ширине лотка.

Планетарная передача

Использование планетарных передач на гладильным валах является принципом, которого компания «JENSEN» придерживается на протяжении многих лет.  Планетарные передачи помогают свести к минимуму влияние противодействующего момента и не позволяют валам подниматься вверх.

Благодаря этому гладильный вал продолжает оставаться в центральном положении без приложения вертикального усилия.

Пневмоцилиндры, расположенные по обеим сторонам вала, обеспечивают контроль давления гладильного катка, а также служат для подъема и опускания валов.  В оба пневмоцилиндра поступает сжатый воздух от одного дросселя, что обеспечивает равномерное давление по обеим сторонам вала.

JENROLL EXPress позволяет регулировать давление на белье в зависимости от типа ткани.

Центральное положение вала

Благодаря специальной системе рычагов гладильный вал постоянно удерживается в центральном положении, что позволяет равномерно распределять давление по всей площади поверхности.  Даже во время остановки, когда вал поднят на высоту 20 см, он находится в центральном положении, обеспечивая удобный доступ.

Гибкое крепление лотка с обеих  сторон (подачи и выдачи белья) обеспечивает его плотное облегание вокруг вала.

Низкий коэффициент трения

Гладильные валы изготавливаются из железа, поскольку этот металл обладает низким коэффициентом трения при соприкосновении с мокрым бельем, что позволяет добиться хорошего качества финишной обработки белья.  Помимо этого, благодаря малому трению уменьшается истирание покрытия вала и износ белья.

Преимущества высокопроизводительного гладильного катка JENROLL EXPress

1. Простота установки

   Каждый каток JENROLL снабжен встроенной системой управления гладильной линией, так чтобы к нему могли быть быстро подсоединены подающее устройство и машина для складывания белья.  JENROLL выступает в качестве распределительного щита для подачи питания на любое другое оборудование гладильной линии.

2. Простота эксплуатации

   Работой всей гладильной линией можно управлять с пульта управления подающего устройства.  При изменении рабочей программы подающего устройства автоматически меняются скорость работы гладильной линии и программа работы складывателя белья.

3. Простота управления

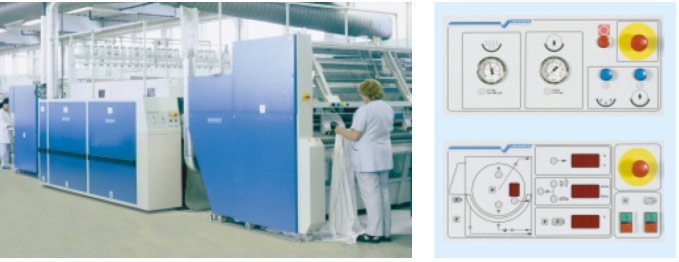

   Контроль за работой гладильного катка может осуществляться с главной панели управления и аналоговых пультов управления.  На панелях управления одновременно отображается следующая информация и предупреждения:

   • информация о частоте вращения
   • сила тока (в амперах), используемая приводным электродвигателем (в том случае, когда требуется вощение, сигнал начинает мигать)
   • температура отводимого пара и конденсата
   • давление пара на впуске
   • давление на белье
   • предупредительная световая сигнализация остывшего лотка
   • предупредительная световая сигнализация пониженного давления воздуха
4. Простота обслуживания

   Использование приспособлений, не требующих технического обслуживания, в частности, приводного электродвигателя с планетарной передачей, позволяет свести технические процедуры к регулярной чистке катка и своевременной замене масла в коробке передач.

1. Высокая надежность

   При изготовлении гладильных катков JENROLL EXPress компания «JENSEN» делает упор на соответствие всей конструкции и отдельных компонентов самым жестким требованиям стандартов.

   Главные узлы машины, включая лоток (мульду), валы, двигатели и пневмоцилиндры, изготавливаются в соответствии с требованиями компании "JENSEN" и ее стандартами качества.

2. Безопасность оператора

   При срабатывании любого из предохранительных устройств гладильной линии или включении кнопки аварийного останова все валы тут же поднимаются вверх и прекращают свою работу.  Все устройства гладильной линии подсоединены к общей схеме аварийного останова; таким образом, в случае аварийного останова останавливается вся линия.
